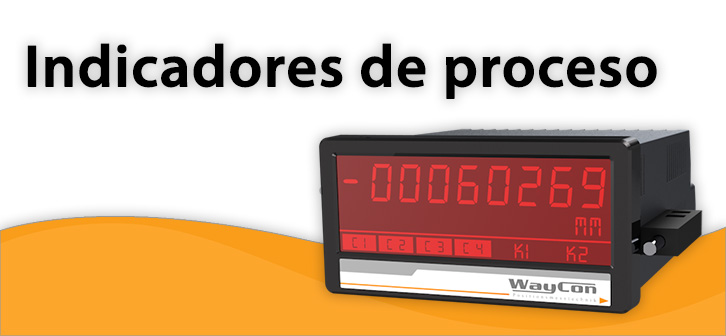

Indicadores y pantallas
Si desea visualizar los valores de medición emitidos por el sensor, WayCon le ofrece la solución perfecta para cualquier tipo de señal con las series PAX y WAY. La estructura modular de nuestros indicadores aporta un equipo con gran variedad de tarjetas de salida, que permiten continuar el procesamiento de datos por control remoto o mediante ordenador. Las diferentes funciones de estos dispositivos, como el reinicio, la fijación de valores límite, la linealización y muchos más, los convierten en verdaderos indicadores multifuncionales.
Indicadores de posición WAY-AX
| Cantidad de canales | 2 |
|---|---|
| Entrada analog | -10...+10 V, 0...20 mA, 4...20 mA, Potentiometer |
| Entrada control | HTL, PNP |
| Alimentación de sensor | si a 250 mA |
| Cifras | 8 |
| Salidas | -10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 relé |
| Interfaces | RS232 |
| Tipo de sensor | Sensores de cable, Encoder, Rotativo |
| Descargar | Ficha de Datos (inglés) Datos CAD (a solicitud) manual técnico (inglés) |
Indicadores de posición WAY-DX y WAY-DXM
| Cantidad de canales | 2 |
|---|---|
| Entrada incrementales | HTL, TTL |
| Entrada control | PNP |
| Alimentación de sensor | si a 250 mA |
| Cifras | 8 |
| Salidas | -10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 relé |
| Interfaces | RS232 |
| Tipo de sensor | Sensores de cable incrementales, Encoder, Rotativo |
| Descargar | Ficha de Datos (inglés) El manual (inglés) Datos CAD (a solicitud) |
Indicadores de posición WAY-SX
| Cantidad de canales | 2 |
|---|---|
| Entrada digital | SSI |
| Entrada control | PNP |
| Alimentación de sensor | si a 250 mA |
| Cifras | 8 |
| Salidas | -10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 relé |
| Interfaces | RS232, RS485 |
| Tipo de sensor | Sensores de cable, Encoder, Rotativo |
| Descargar | Ficha de Datos (inglés) RS-Protocol |
Indicadores de posición PAX
| PAXD para Potenciómetro | PAXP para Sensor analógico | PAXI para Sensor incremental |
|---|
| Cantidad de canales | 1 to 2 |
|---|---|
| Entrada | Potenciómetro (PAXD), Analógico (PAXP), Incremental (PAXI) |
| Alimentación de sensor | hasta 50 mA |
| Cifras | 5 (PAXD, PAXP), 6 (PAXI) |
| Salidas | varias mediante tarjetas enchufables |
| Interfaces | varias mediante tarjetas enchufables |
| Tipo de sensor | Sensor inductivo, sensor de posición magnetostrictivo, Ultrasonido |
| Descargar | Ficha de Datos PAXD | PAXP/PAXDP | PAXI Manual PAXD | PAXP PAXDP | PAXI Datos CAD PAXProLog |

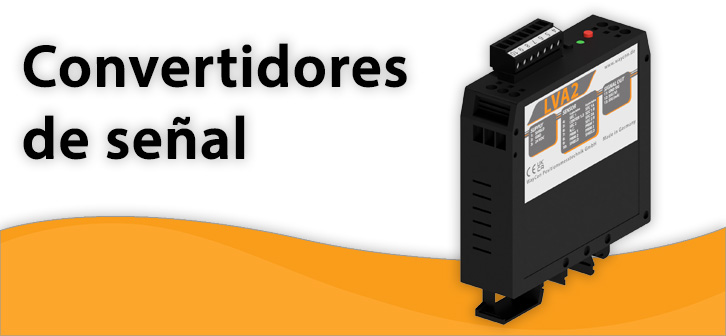

Convertidores de señal
Los convertidores de señal, también denominados convertidores de medición, pueden emplearse para convertir las señales de salida existentes de los sensores a otras medidas. El convertidor de señal PMX-24, por ejemplo, convierte las señales de sensores con salida potenciométrica en señales analógicas, como 4...20 mA o 0...10 V.
Convertidor de señal PMX-24
| Tipo | Convertidor de señal |
|---|---|
| Entrada | 1...20 kOhm |
| Alimentación | 9...36 VDC |
| Temperatura de funcionamiento | -40...+85 °C |
| Salida | 4...20 mA, 0...10 V, 0...5 V, ±10 V, ±5 V |
| Descargar | Ficha de Datos (inglés) El manual (inglés) |
Amplificador de medida LVA2
| Tipo | Amplificador de medida LVDT |
|---|---|
| Sensibilidad | todos las sensibilidades habituales |
| Alimentación | 18...30 VDC |
| Temperatura de funcionamiento | -25...+85 °C |
| Salida | 4...20 mA, 0...10 V |
| Descargar | Ficha de Datos El manual LVDT Manual Teach-In LVA2 |
Convertidor de señal IMX
| Tipo | Convertidor de señal |
|---|---|
| Entrada | HTL, TTL, SSI |
| Alimentación | 18...30 VDC |
| Temperatura de funcionamiento | -20...+60 °C |
| Salida | 0...20 mA, 4...20 mA, ±10 V |
| Descargar | Ficha de Datos (inglés) El manual (inglés) |
